三維柔性平臺在焊裝生產過程中，選用性能的焊接工裝夾具對提高焊接產品的精度和質量、縮短加工時間起著非常重要的作用。隨著汽車生產向小批量、多樣化方向發展，在新車型的和制造過程中，利用柔性化、模塊化的三維組合工裝替代傳統的工裝，不僅可以縮短設計、制造時間，而且可以反復使用，節約成本。尤其在車輛、工程車輛和大型客車等小批量汽車的生產中，使用柔性化工裝進行焊接生產，則是非常經濟而實用的方法。
三維柔性平臺系統是一種三維平面孔系夾緊系統，有D28和D16兩種系列。它以多種形式的工作臺為基礎，配備多種形狀、多種規格的標準結構模塊，相互間用它特有的產品——定位連接銷拴連接，在工作臺上需要焊接和裝配的工件用帶補償?shù)男问蕉鄻拥氖謩?dòng)夾緊器夾緊。根據需要，也可以配備液壓、氣動、鏈型等多種形式的夾緊方式。
1、三維柔性平臺的五個工作面都有100mm×100mm（D28系列）或50mm×50mm（D16系列）的帶有網格標注的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的，在臺面上的定位和臺面與其它模塊之間的組合都具有足夠的使用精度要求。基礎臺面的尺寸從1000mm×1000mm到4000mm×2000mm可以任意選擇，尺寸可以訂做。如果臺面與臺面組合后的精度要求很高，則可以使用導軌將它們連接起來。

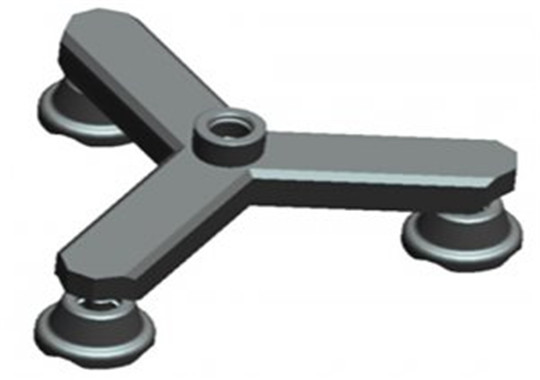

2、模塊標準模塊包括：定位和夾緊直角塊、L型定位塊、U型定位塊、通用擋塊、通用夾緊和定位角模（0～225°任意調節）、V型塊和V型角模。所有模塊上每間隔50mm或25mm均有標準孔（Φ28或Φ16），可以實現工件定位和夾緊。
3、定位連接銷
這是實現孔系夾緊系統的基礎零件，也是三威公司的產品，用以實現的定位和夾緊。銷栓前端有5個鋼珠，插入定位孔后，手動順時針旋轉銷栓（或扳動手柄），5個鋼珠彈出并鎖緊在孔的斜面上，完成定位和夾緊；松開時，反向旋轉銷栓，即可拔出。每個銷栓的鎖緊力可達5t，剪切力25t。銷栓的形狀和長度有多種規格可供選擇。
4、夾緊器按照夾緊方向有平面、垂直和45°夾緊器；按照操作方式有螺栓夾緊、夾緊、手柄螺旋夾緊，此外，還有手工、氣動或液壓三種夾緊方式。其中帶補償?shù)穆菪龏A緊器***為常用，這種夾緊器在懸臂中增加了彈性伸縮，用來抵消夾緊時的側向分力，以補償夾具本身的變形和插入過程中的間隙，夾緊力與受力面垂直。夾緊頭部由碳鋼、不銹鋼、尼龍材料制成，以適合不同的工件要求。也有兩點夾緊橋，可以同時夾緊不同高度的兩個位置的工件。另外也可以按照夾緊的型面加工的夾緊頭。
三維焊接平板尺寸：長X寬:
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三維鑄件平臺尺寸： （鑄鐵HT200-HT250）
1000*1000/1500*1000/2000x1000/2000*1500/2400x1200/3000x1500/3000*2000/4000*2000
所有三維平臺側面高度為200mm
二維平臺尺寸：
1000X1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500
孔尺寸：
Φ28系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.02mm
Φ16系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.02mm，
如有要求可根據客戶要求及圖紙加工定做，有任何問題或者需要可以隨時致電我廠，或加QQ：1936897928，期待您的來電來詢。
|
